Neubau einer Futterhausfiliale in Monschau, Imgenbroich

Eigenschaften im Überblick

Dachtyp:Flachdach

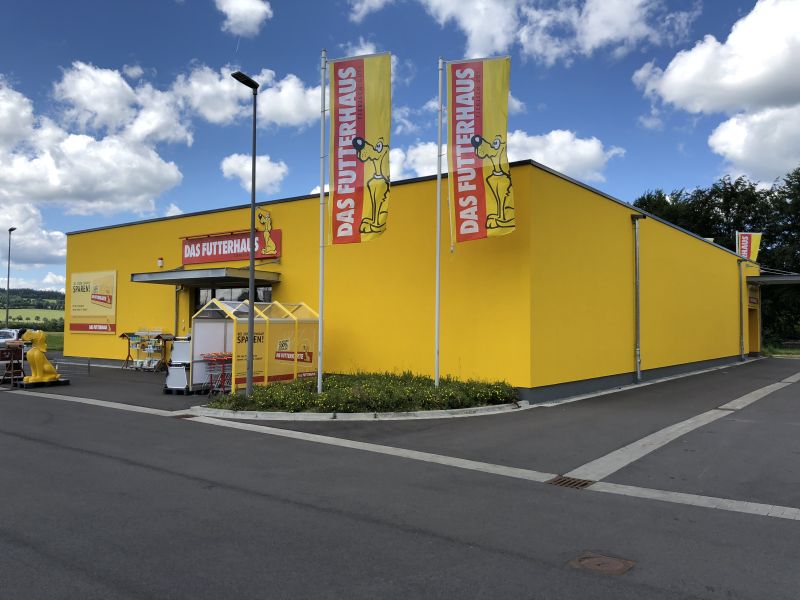

Das Objekt Neubau eines Fachmarktes "Futterhaus"

Aussenmaße: ca.20,70 x 30,60 m

Fläche: 633 m²
max.Höhe 5,60 m ü. OKFFB


Aussenwände mit tragenden Filigranwänden
Dachtragwerk mit Vollstahlbindern
Flachdach als Trapetzblechdach wärmegedämmt


Gebäudedaten:
OK FFB EG ± 0,00 m = 547,00 üNN
OK FFB Zwischenebene + 2,83 m = 549,83 üNN
OK Attika Flachdach: + 5,60 m ü. OKFFB

Dachaufbau:

  • Trapezblech als Tragschale: Thyssen-Krupp, Trapezblechprofil T 150.1,
    t = 0,88 mm
  • Wärmedämmung: 18 cm EPS 035
  • Abdichtung: alwitra VGSK 1,5 mm
